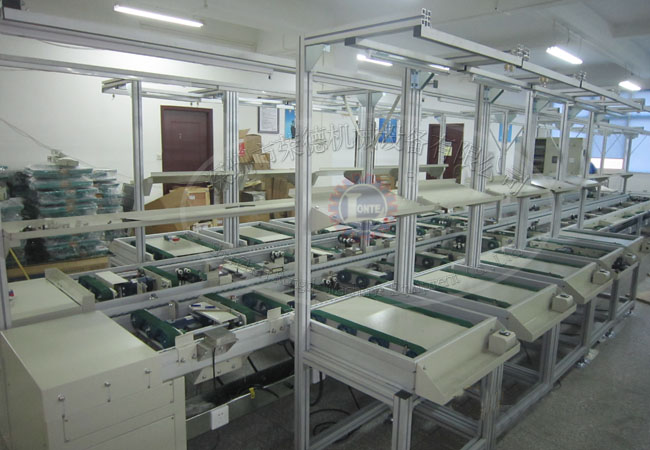

真空閥裝配生產線的動作節拍及裝置

真空閥自動化裝配生產線的主要配置、動作節拍：

工序1： 閥體攻絲、裝配葉片、推桿
主要裝置（及外購件）：工作臺、轉運車、自動攻絲機、攻絲機定位夾具、氣缸、擰緊槍,氣閥。
1）取閥體放置在攻絲機定位夾具上。
2）定位夾具自動夾緊，自動攻絲機自動攻絲復位；(水平方向攻絲)
3）取擰緊槍鎖定位螺釘；
4）從料箱取葉片裝到閥體上；
5）從料箱取推桿清潔后裝配到閥體上；
6）用板手轉動推桿檢查葉片配合
7）把工件放在工裝板上，啟動按鈕，工裝板隨流水線流到下一工序；

工序2：裝密封圈、壓圈、壓環螺母及鉚銷釘
真空閥裝配生產線主要裝置（及外購件）：工作臺、自動壓力機、自動壓力機定位夾具、氣缸、定扭矩板手（氣動），光柵。
1）取閥體放置在工作臺上
2）從標準件盒取錐形密封圈裝入內孔；
3）取油槍向錐形圈注油
4）從標準件盒取2個O形圈裝入內孔；
5）從料箱中取壓圈裝入內孔；
6）從料箱中取壓環螺母裝入內孔用定扭矩板手?jǐn)Q到位再反轉1/4圈；
7）用板手旋轉葉片，正反90度兩次，完成后將葉片轉到90度打開；
8）工件放在定位夾具上，啟動按鈕鉚接；
9）工作翻轉，啟動按鈕鉚接
10）用板手旋轉葉片90閉合；
11）把移動工件到工裝板上，啟動按扭，工裝板隨流水線流到下一工序；
